Kvarco MgF₂ kompozicinio pagrindo plačiajuosčio ryšio lėtiklis

Achromatinė banginė plokštė

Glan Taylor poliarizatorius yra prietaisas, kuris iš kitų poliarizacijos būsenų šviesos sukuria tiesiškai poliarizuotą šviesą. Jį sudaro dvi vienodos dvigubo lūžio medžiagos prizmės, atskirtos oro erdve. Glan Taylor poliarizatorius padalins įeinantį nepoliarizuotą spindulį į pluošto spindulius: vienas yra ekstrapoliarinis, kuris praeina pro kitą pusę, o kitas yra paprastasis spindulys, kuris yra visiškai atsispindėjęs viduje ir sugeriamas.   Savybės: Oro tarpais Netoli Brewster's Angle Cutting Didelis poliarizacijos grynumas Trumpas ilgis Tinka mažos ir vidutinės galios taikymams

Glan lazerinės prizmės yra „Glan Taylor“ poliarizatorius, specialiai sukurtas didelės energijos taikymams. Korpuso šonuose išgręžtos dvi skylės. Įprastas spindulys atsispindi kampu ir išeina iš poliarizatoriaus per vieną iš skylių.   Savybės: Oro tarpais Netoli Brewster's Angle Cutting Didelis poliarizacijos grynumas Sumontuotas su evakuaciniu langu Tinka didelės galios taikymams

Volastono poliarizatorius gali padalinti krintantį spindulį į du spindulius: ekstraordinarinį ir paprastąjį, kurių nuokrypio kampas priklauso nuo bangos ilgio. Abu spinduliai praeina per kitą paviršių.   Savybės: Cementuotas arba optiškai kontaktuotas Atskirti paprastus ir neįprastus spindulius tam tikru kampu Tinka mažos galios taikymams ir ten, kur reikalingas didelis nuokrypis

Rochono poliarizatorius atskiria krintantį spindulį į paprastąjį ir ekstraordinarinį spindulius, kaip Volastono poliarizatorius, tačiau ekstraordinarinis spindulys praleidžiamas tiesiai, o paprastasis – su nuokrypio kampu.   Savybės: Optiškai kontaktuotas Didelis poliarizacijos grynumas Tinka mažos arba didelės galios taikymams

Didelio pralaidumo Glan lazerinis poliarizatorius yra specialiai sukurtas poliarizatorius, pagrįstas Brewster Cut kristalu ir galintis pagerinti pralaidumą nuo įprasto >85% iki 95%. Šis poliarizatorius gali būti pagamintas iš kalcito ir YVO4.   Savybės: Oro tarpais Visas Brewsterio kampinis pjovimas Didelis poliarizacijos grynumas Sumontuotas su evakuaciniu langu Tinka didelės galios taikymams Didelis pralaidumas Brewsterio kampo įvestis

Glan Thompson poliarizatorius susideda iš dviejų vienodų kalcito prizmių, kurios yra sujungtos. Ekstraordinarinis spindulys praleidžiamas, o paprastasis spindulys nukreipiamas ir sugeriamas.   Savybės: Cementuotas Platus priėmimo kampo laukas Tinka mažos galios taikymams

Glano Thompsono poliarizuojantys spindulių skirstytuvo kubai Naudoja dvi cementuotas kalcito prizmes, kad atskirtų nepoliarizuotą šviesą į s poliarizuotus (45° nukreiptus) ir p poliarizuotus (praleidžiamus) spindulius, kurių pralaidumas yra daugiau nei 90 %, stačiakampiame metaliniame korpuse, idealiai tinka taikymams, kuriems reikalingos dvigubos tiesinės poliarizacijos būsenos, pavyzdžiui, interferometrijai ir lazerinėms sistemoms.   Savybės: Cementuotas Didelis poliarizacijos grynumas Didelis pralaidumas Tinka mažos galios taikymams Padalintas rentgeno ir elektroninis vaizdas 45 laipsnių kampu

Poliarizacijos spindulio išstūmiklis Naudojamas nepoliarizuotam spinduliui atskirti į du ortogonaliai poliarizuotus, vienas kitam lygiagrečius išėjimo spindulius. Įprastinė poliarizacija praeina tiesiai, o ekstraordinarinė – nuo ​​įprasto spindulio atskiriama. Jis gali būti naudojamas kaip poliarizuojantis spindulių daliklis. Poliarizacijos pluošto išstūmiklis taip pat gali būti naudojamas dviem ortogonaliai poliarizuotais spinduliais sujungti. Plačiausiai naudojamos medžiagos poliarizacijos pluošto išstūmikliui yra itrio vanadatas (YVO4), a-BBO, kalcitas ir kt. Savybės: Darbinis bangos ilgis 350–4000 nmYVO4, a-BBO, kalcitas yra prieinamasOrtogonaliai poliarizuoti išėjimai, išėjimai lygiagretūs įėjimuiDidelis išnykimo santykis (>105)

Kelių užsakymų banginė plokštė reiškia, kad šviesos kelio lėtėjimas patirs tam tikrą skaičių pilnų bangos ilgio poslinkių, be dalinio projektinio lėtėjimo. Daugiaeilės banginės plokštės storis visada yra apie 0,5 mm. Palyginti su nulinės eilės bangine plokšte, daugiaeilė banginė plokštė yra jautresnė bangos ilgio ir temperatūros pokyčiams. Tačiau jos yra pigesnės ir plačiai naudojamos daugelyje sričių, kur padidėjęs jautrumas nėra kritinis.   Savybės: Storis: 0,2–0,5 mm Didelė žalos riba Geresnis temperatūros pralaidumas Žema kaina

Cementuota nulinės eilės banginė plokštė yra sudaryta iš dviejų kvarco plokščių, kurių greitosios ašys sukryžiuotos, abi plokštės yra suklijuotos UV epoksidine derva. Dviejų plokščių storio skirtumas lemia sulėtėjimą. Nulinės eilės bangoplokštės pasižymi žymiai mažesne priklausomybe nuo temperatūros ir bangos ilgio pokyčių nei daugiaeilės bangoplokštės.   Savybės: Sutvirtinta epoksidine derva Storis 1,5–2 mm Dvigubos lėtinimo plokštės Platus spektrinis pralaidumas Platus temperatūros diapazonas

Optiškai kontaktuota nulinės eilės banginė plokštė yra sudaryta iš dviejų kvarco plokščių, kurių greitosios ašys sukryžiuotos. Abi plokštės pagamintos optinio kontakto būdu, optinis kelias yra be epoksidinių dervų. Dviejų plokščių storio skirtumas lemia sulėtėjimą. Nulinės eilės bangoplokštės pasižymi žymiai mažesne priklausomybe nuo temperatūros ir bangos ilgio pokyčių nei daugiaeilės bangoplokštės.   Savybės: Optiškai kontaktuotas Storis 1,5–2 mm Dvigubos lėtinimo plokštės Platus spektrinis pralaidumas Platus temperatūros diapazonas Aukštos žalos slenkstis

Oro tarpu nulinės eilės banginė plokštė yra sudarytas iš dviejų kvarco plokščių, įmontuotų laikiklyje, kad tarp jų susidarytų oro tarpas. Dviejų plokščių storio skirtumas lemia sulėtėjimą. Nulinės eilės bangoplokštės pasižymi žymiai mažesne priklausomybe nuo temperatūros ir bangos ilgio pokyčių nei daugiaeilės bangoplokštės.   Savybės: Oro tarpais Storis 1,5–2 mm Dvigubos lėtinimo plokštės Platus spektrinis pralaidumas Platus temperatūros diapazonas Aukštos žalos slenkstis AR dengta ir pritvirtinta

Šio tipo nulinės eilės bangoplokštė yra pagaminta iš tikros nulinės eilės bangoplokštės ir BK7 substrato, nes bangoplokštė yra labai plona ir lengvai pažeidžiama, o BK7 plokštės funkcija yra sustiprinti bangoplokštę.   Savybės: Platus spektrinis pralaidumas Platus temperatūros diapazonas Plataus kampo pralaidumas Cementuotas „Expoy“

Dvigubo bangos ilgio banginė plokštė yra pažangus optinis komponentas, skirtas tiksliai valdyti dviejų skirtingų lazerio bangos ilgių poliarizacijos būsenas. Jis plačiai naudojamas lazerių technologijose, netiesinėse optinėse sistemose ir tiksliuosiuose optiniuose prietaisuose. Pagrindinė jo funkcija – užtikrinti iš anksto nustatytą fazės sulėtinimą dviejuose konkrečiuose bangos ilgiuose, optimizuojant poliarizacijos konversijos efektyvumą ir patenkinant sudėtingų optinių sistemų reikalavimus.

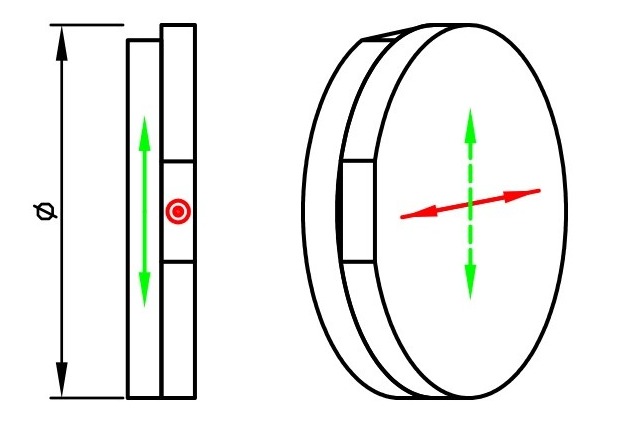

Achromatinė banginė plokštė yra panaši į nulinės eilės bangoplokštę, išskyrus tai, kad abi plokštės pagamintos iš skirtingų dvigubai laužiančių kristalų. Kadangi dviejų medžiagų dvigubo lūžio sklaida yra skirtinga, galima nurodyti lėtėjimo vertes plačiame bangos ilgių diapazone. Taigi, lėtėjimas bus mažiau jautrus bangos ilgių pokyčiams. Kitaip tariant, jį galima naudoti plačiajuosčiame bangos ilgių diapazone.   Savybės: Galima įsigyti epoksidinės dervos cemento arba oro tarpu Labai platus pralaidumas

Kvarco poliarizacijos rotatoriai Siūlo 45 laipsnių arba 90 laipsnių sukimąsi esant įvairiems įprastiems lazerio bangos ilgiams, poliarizacijos rotatoriaus optinė ašis yra statmena poliruotam optikos paviršiui. Dėl to įeinančios tiesiškai poliarizuotos šviesos orientacija sukasi jai sklindant per įrenginį. „MT-Optics, Inc.“ gali pasiūlyti kairiarankius ir dešiniarankius rotatorius.

Poliarizuojančių kubinių spindulių dalikliai Padalija atsitiktinai poliarizuotus spindulius į du ortogonalius, tiesiškai poliarizuotus komponentus. S poliarizuota šviesa atsispindi 90 laipsnių kampu, o P poliarizuota šviesa praleidžiama. Kiekvieną spindulių daliklį sudaro pora tikslių, didelio tolerancijos stačiakampių prizmių, sujungtų dielektrine danga ant vienos iš prizmių hipotenuzės.

Nepoliarizuojantis spindulių skirstytuvo kubas Susideda iš dviejų tikslių, didelio tolerancijos stačiakampių prizmių, suklijuotų metaline dielektrine danga ant vienos iš prizmių hipotenuzės. Maža metalinės dielektrinės dangos priklausomybė nuo poliarizacijos leidžia S ir P poliarizacijos būsenų pralaidumui ir atspindžiui skirtis ne daugiau kaip 5 %. Tai reiškia, kad jos nepakeis krintančio spindulio poliarizacijos būsenos. Mes siūlome tiek plačiajuosčius, tiek vieno bangos ilgio nepoliarizuojančius kubinius spindulių daliklius (NPBS). Ant kiekvieno spindulių daliklio paviršiaus užtepama antirefleksinė danga, siekiant užtikrinti maksimalų perdavimo efektyvumą atitinkamame bangos ilgių diapazone.

Optinis izoliatorius yra poliarizacijos spindulių daliklio kubo (PBS) ir ketvirtinės bangos plokštės, pagamintos iš kristalinio kvarco, derinys. Krintanti šviesa yra tiesiškai poliarizuota PBS ir paverčiama apskritimine poliarizacija ketvirtinės bangos plokštės. Jei kuri nors išeinančio spindulio dalis atsispindi atgal į izoliatorių, ketvirtinės bangos plokštė paverčia atsispindėjusį spindulį tiesiškai poliarizuota spinduliu, kuris yra statmenas įėjimo spinduliui. Tada šį spindulį blokuoja PBS ir jis negrįžta į sistemos įėjimo pusę.   Funkcija:Blokuoti optinį grįžtamąjį ryšįPasyvi tiesiškai poliarizuotos šviesos izoliacijaDidelė izoliacijaAtitinka RoHS reikalavimus

Plonasluoksnis linijinis poliarizatorius Šis komponentas, sudarytas iš priekinio ir galinio N-BK7 stiklo pagrindų su tarpine linijine poliarizuojančia plėvele, siūlo dvi tvirtinimo galimybes: fiksavimo žiedą ir besisukantį laikiklį. Visame optiniame paviršiuje perdavimo ašies orientacija yra vienoda, todėl galima generuoti linijiškai poliarizuotą šviesos spindulį su specifine poliarizacijos kryptimi. Tai užtikrina aukštą gesinimo koeficientą ir efektyviai veikia plačiame kritimo kampo diapazone.
